Колесный мини-асфальтоукладчик MINI 502

Арт.: MINI 502

Под заказ

р.

Обычные асфальтоукладчики не очень хорошо подходят для укладки с рабочей шириной менее 1,5 м, например для асфальтирования траншей для трубопроводов или оптоволоконного кабеля, а также велодорожек. Поэтому нередко такие работыы выполняют вручную, что требует привлечения не менее четырех рабочих. В итоге зачастую асфальтобетонное покрытие получается неровным и низкокачественным.
Наш компактный мини-укладчик MINI 502 создан для того, чтобы дать рынку машину, упрощающую работу подрядчикам. Он отличается маневренностью, маленькими размерами и маленьким весом.

Заказать

Описание
Характеристики
Оплата и доставка

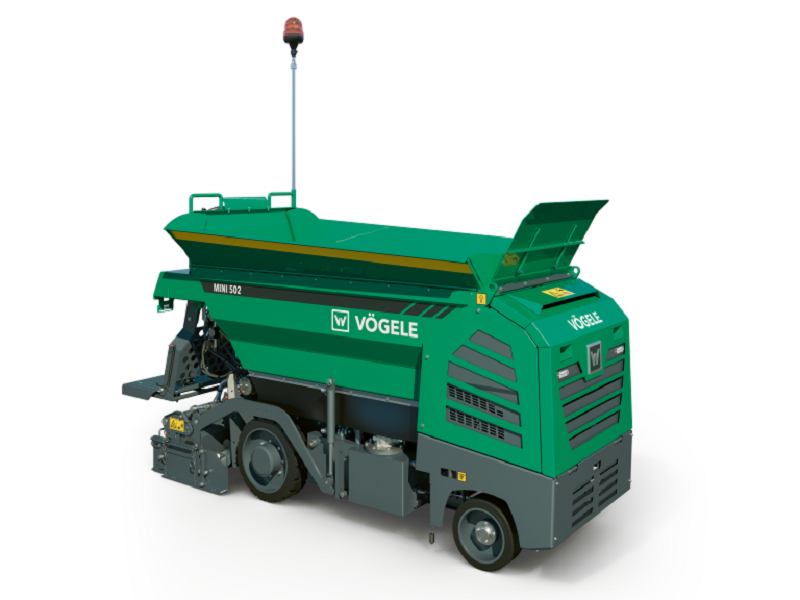

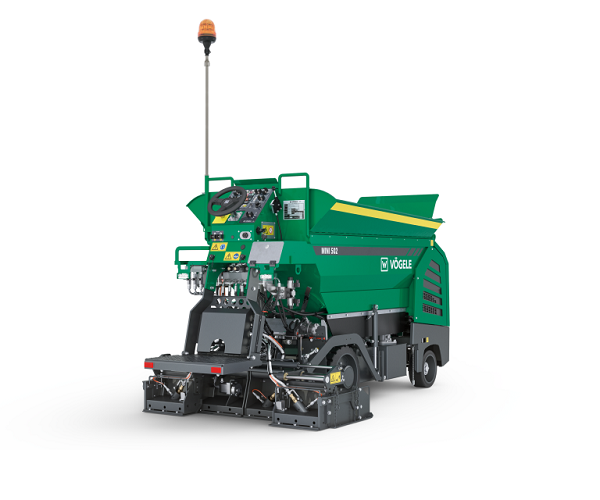

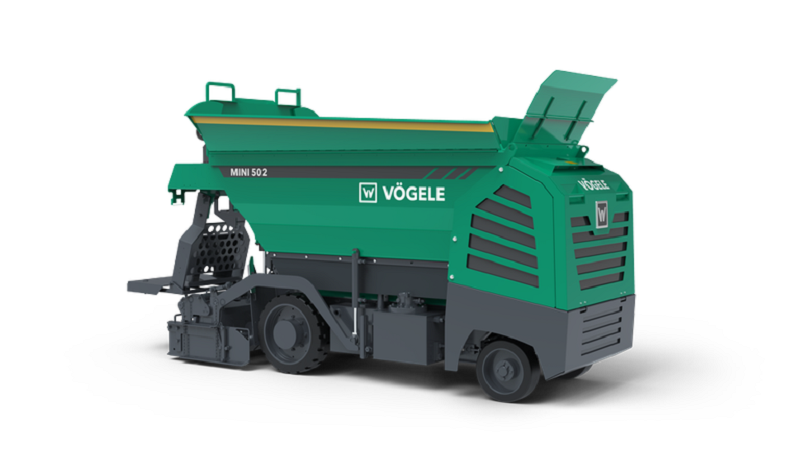

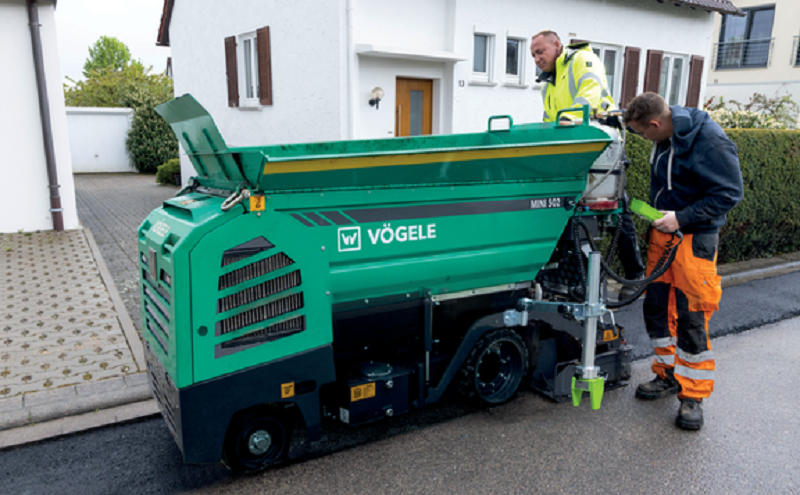

Vögele MINI 502 — это самый компактный колесный асфальтоукладчик из линейки Wirtgen Group Mini Class. Разработанный для механизации работ на малых и сверхстесненных площадках (велодорожки, пешеходные зоны, траншеи под кабели), он исключает необходимость тяжелого ручного труда и гарантирует высокое качество покрытия там, где стандартная техника физически не пройдет.

ТЕХНИЧЕСКИЕ ПРЕИМУЩЕСТВА

Ширина укладки 0,25 – 1,8 м

Скорость укладки до 2,4 км/ч

Макс. производительность 20 т/ч

Транспортная ширина всего 0,92 м

Сравнительный анализ: MINI 500 vs MINI 502

Характеристика / Критерий	MINI 500 (Гусеничный)	MINI 502 (Колесный)
Тип движителя	Гусеницы с резиновыми накладками	2 приводных колеса + 2 управляемых
Тяговое усилие / Сцепление	Максимальное (стабильное на любом грунте)	Среднее (зависит от жесткости основания)
Маневренность и радиус поворота	Разворот на месте (противовращение гусениц)	Радиус поворота до 2.47 м
Транспортная скорость	До 3.3 км/ч	До 7 км/ч (быстрее перемещается)
Идеальное основание для работы	Сыпучий грунт, песок, гравий, мягкая почва	Твердое основание, фрезерованный асфальт
Габариты и масса	Чуть тяжелее (~1440 кг), клиренс ниже	Чуть легче (~1200 кг), маневреннее в узких углах

Различия в эксплуатации

Проходимость и стабильность укладки: Гусеничный MINI 500 обладает большой площадью контакта с поверхностью. Он не проваливается на песчаной или гравийной подушке, обеспечивая максимально ровную укладку даже на нестабильном основании. Колесный MINI 502 на мягком грунте может пробуксовывать или оставлять колею.
Работа в стесненных условиях: Благодаря возможности вращения гусениц в противоположные стороны, MINI 500 может развернуться буквально на пятачке. Однако колесный MINI 502 за счет конструкции передней оси обеспечивает более плавное маневрирование вдоль стен и бордюров, не повреждая уже существующее покрытие.
Транспортировка по объекту: MINI 502 выигрывает в скорости перемещения (7 км/ч против 3.3 км/ч), что удобно, если в рамках одной строительной площадки нужно часто переезжать с одного участка укладки на другой своими силами.

Что выбрать для ваших задач?

Выбирайте MINI 500 (гусеницы), если укладка чаще всего происходит «с нуля» на подготовленный, но сыпучий грунт (тротуары, парковые дорожки, траншеи после прокладки труб).
Выбирайте MINI 502 (колеса), если вы работаете на твердых основаниях (ямочный ремонт дорог, укладка второго слоя асфальта поверх старого, работа на закрытых паркингах).

Силовая часть
Двигатель
Версия	2-цилиндровый дизельный двигатель с жидкостным охлаждением
Изготовитель	Kubota
Тип	Z602-E4B-EU-X7
Мощность
номинальная	10,2 кВт при 3200 об/мин
Режим ECO	8 кВт при 2500 об/мин
Информация о выбросах
Норма токсичности отработавших газов	Европейская норма токсичности отработавших газов V, стандарт США EPA Tier 4f
Гарантированный уровень звуковой мощности	L_WA = 103 дБ (A) (2000/14/EG, EN ISO 3744; EN 500-6)
Уровень шума на рабочих местах оператора	L_PA ≤ 85 дБ (A) (EN ISO 11201; EN 500-6)
Топливный бак	19 л
Ходовая часть
Передние колеса
Версия	2, на качающейся подвеске
Шины	резиновые, сплошные
Размер шин	300 x 100 мм
Задние колеса
> Шины	резиновые, сплошные
Размер шин	432 x 127 мм
Трансмиссия
Версия	Гидравлический, с замкнутым контуром
Скорость
Рабочая	до 40 м/мин, плавно регулируемая
Транспортная	до 40 м/мин, плавно регулируемая
Приемный бункер

Вместимость 1,2 т

Высота загрузки 1400 мм

Агрегаты питателя
Ленточный конвейер
> Версия	1, с износостойкими стальными лентами и реверсируемым направлением вращения
> Приводы	гидравлический независимый привод
> Скорость лент	17 м/мин, плавно регулируемая
Распределительные шнеки
Версия	2, с реверсируемым направлением вращения
Опция	Взаимонезависимый контроль
Диаметр	140 мм
Приводы	Независимые друг от друга гидравлические отдельные приводы
скорость	94 об/мин
Высота	10 см, от почвы до нижнего края шнека
Рабочий орган
Базовая ширина	от 0,8 до 1,35 м
Максимальная ширина	1,8 м
мин. ширина укладки покрытия	0,25 м
Вариант уплотнения	V
Толщина укладываемого слоя	до 10 см
Нагрев
> Версия	Газовый нагреватель с 3 горелками и электронным зажиганием
> Источник энергии	Газовый баллон
Транспортные размеры и масса
Транспортная ширина	0,92 м
Длина
> Версия	Укладчик с рабочим органом
> AB 135	2,66 м (с поднятой ступенькой)
Вес
> Версия	Укладчик с рабочим органом
> AB 135	1240 кг
> AB 135 с уширителями	1264 кг

Обозначения: AB = раздвижной рабочий орган, V = с вибратором

MINI 502 | ОСНАЩЕНИЕ

Мощности двухцилиндрового дизельного двигателя с водяным охлаждением (10,2 кВт) достаточно для надежного приведения в действие машины. Соответствует актуальным нормам токсичности отработавших газов EU Stage V и EPA Tier 4.

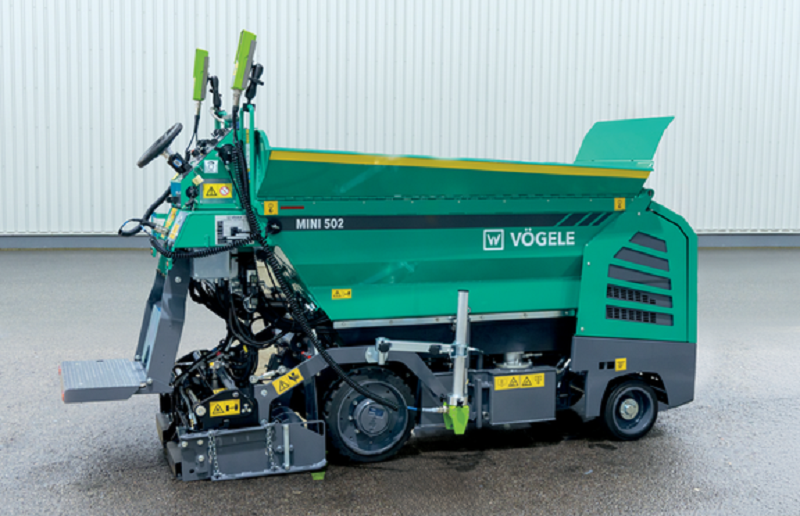

Четыре колеса — два приводных сзади и два управляемых на качающейся подвеске спереди — делают укладчик невероятно устойчивым при укладке и маневрировании. Колесное шасси особенно хорошо подходит для укладки на закругленных участках с маленьким радиусом.

Скребковый конвейер из износостойкой стали перемещает смесь к распределительным шнекам, управляемым датчиками. Шнеки равномерно распределяют смесь перед рабочим органом.

Благодаря компактным габаритам укладчики MINI подходят для выполнения самых мелкомасштабных работ, механизировать которые раньше было невозможно.

Для подогрева рабочего органа используется сжиженный газ. Чтобы сделать процесс укладки максимально безопасным, предусмотрена электронная система зажигания.

ОСНАЩЕНИЕ	MINI 502
Два приводных колеса сзади и два управляемых колеса на качающейся подвеске спереди
Гидравлическая система передачи
Электронный потенциометр для высокоточной регулировки скорости
Генератор на 40 ампер
Рабочий орган с газовым подогревом и гидравлической регулировкой ширины укладки: 800 – 1350 мм
Гидравлическая вибросистема с управлением режимом ожидания
Гидравлическая система контроля толщины укладываемого слоя
Автоматическая система контроля температуры, электронная система зажигания
Система сужения (минимальная ширина укладки: 25 см)
Независимые распределительные шнеки и скребковые конвейеры, приводимые в действие одним двигателем и двумя датчиками подачи

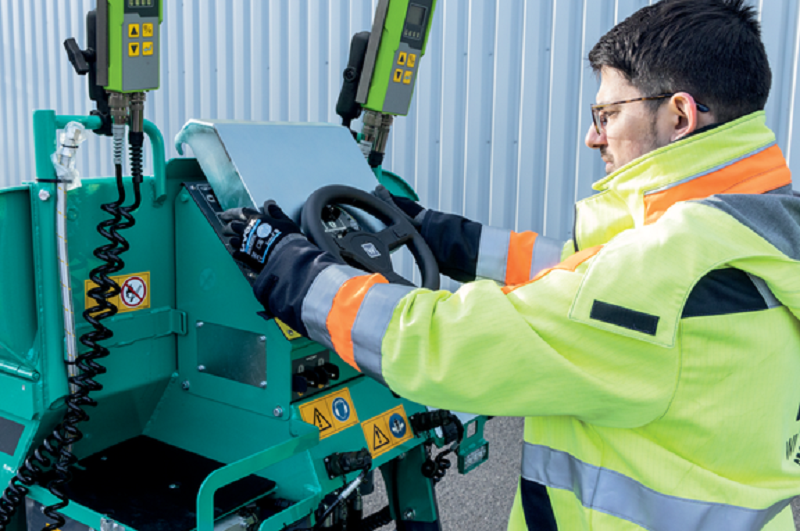

Пульт дистанционного управления для того, чтобы машинист мог изменять положение рабочего органа
