Установка инфракрасного нагрева ИКН SP-200-JPV в дальнейшем ИКН предназначена для технологического нагрева материалов (асфальт, бетон, металл, термопластик и т. п.), представляет собой комплект из 4 (тип SP) инфракрасных газовых металлических горелок в сборе. Оптимально подходит для нагрева асфальтобетона, с целью его укладки, включая ямочный ремонт дорог, подъездных путей, парковок, теннисных кортов и других небольших площадок. Направленное тепловое воздействие распространяется только лишь на определенную область, не теряя температуру «в воздухе».

При этом сама разогретая асфальтная смесь довольно быстро размягчается, а потому она гораздо лучше сцепляется с покрытием. Стыков «старого» и «нового» асфальта не возникает, поверхность более ровная и гладкая. Важно, если используется инфракрасный нагреватель асфальта, то нет необходимости аккуратно и долго срезать края ям или трещин в асфальтном покрытии, ведь компоненты и без того при расплавлении легко соединяются и образуют единый «монолит». Все это обеспечивает более высокое качество полотна, дает длительное сохранение результата без трещин и ям.

Преимущества оборудования

Мощная установка инфракрасного нагрева поверхностей свыше 12 кВт - при потреблении от 2.0 до 4 кг топлива в час.
Нагрев вяжущего в асфальтобетоне происходит за несколько минут обычно от 3 (минут в теплое время года) до 5 минут в холодное время) Работает от двух бытовых газовых баллонов 27 и 50 литров. Розжиг осуществляется в ручном факельном режиме от горелки. 2.2 Технические характеристики

Нагревательные элементы (ИК излучатели):Излучатели SP-100 -4 шт
Топливо: Пропан

Рабочие размеры: 2,4 х 1.1 х 0.5 см
Зона нагрева: 2.1м х 0.32 м Мощность более до 120.0 кВт
Потребление топлива: от 2,0 кг до 4,0 кг в час
Устройство включения: вручную ГВ
Вес без баллонов: 110 кг

Комплектность

• 4-ИК излучателя - тип SP-100 (горелка газовая инфракрасного излучения модель SP-100)
• регулятор давления газа - 1 шт.
• газовая рампа высокого давления
 • корзина для двух баллонов – для SP-100
• газовоздушная горелка с газовый шлангом - тип ГВ
• корпус металлический • четыре колеса на раме ИКН
• крепления
• паспорт

ИК излучатели инфракрасного излучения собраны на металлической раме, тип газовых горелок SP соответствует требованиям ГОСТ25696-83 и требованиям пожарной безопасности согласно НПБ 252-98, горелки работают на сжиженном газе по ГОСТ 20448- 90 и ГОСТ Р52087-2003 типа «Пропан».
Не допускается монтаж и эксплуатация изделия в производственных помещениях категории А, Б и В 1 (взрывоопасные и пожароопасные), в зданиях категорий ниже III степени огнестойкости, а также в цокольных и подвальных помещениях. Не допускается применение установки в местах хранения горючих материалов, а также в помещениях без постоянного обслуживающего персонала!

 • Не используйте изделие в жилых помещениях!
• Не используйте изделие в закрытых или не проветриваемых помещениях!
• Не использовать вводной среде! • Не использовать в агрессивной среде!
• Не бросать, не кидать, не подвергать изделие грубому механическому воздействию!

2.4 Общее устройство и принцип работы Установка комплектуется четырьмя идентичных ИК излучателей (газовых ИК горелок).

Газовая ИК горелка состоит из:
• инжекторный блок
• диффузор
• смесительная камера
• металлический экран
• корпус из нержавеющей стали

Разогретый до 800-900°С металлический экран излучает инфракрасные лучи. Конструкция металлического экрана, предотвращает появление открытого горения, делая горелку максимально пожаробезопасной.

Металлический экран из нержавейки состоит из нескольких слоев нержавеющей сетки и, что позволяет равномерно распределить инфракрасные лучи по обрабатываемой поверхности. Контроль горения осуществляется редуктором и запорными кранами. Розжиг горелок осуществляется в ручном режиме от газовоздушной горелки (поставляется в комплекте).

Конструкция горелки обеспечивает надежность и безопасность всей установки при эксплуатации, в течении расчетного ресурса работы, а также возможность ремонта или замены отдельных блоков.

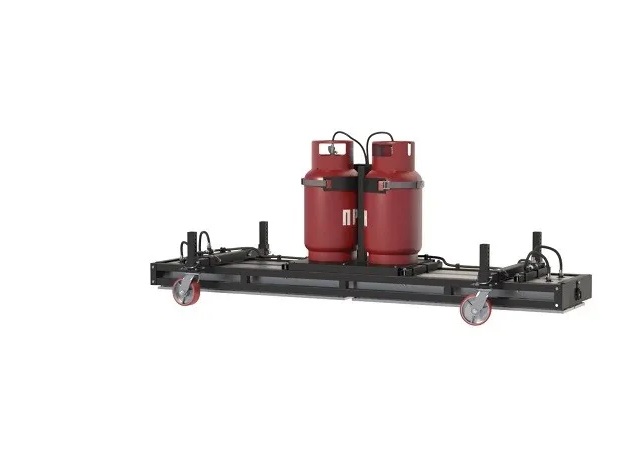

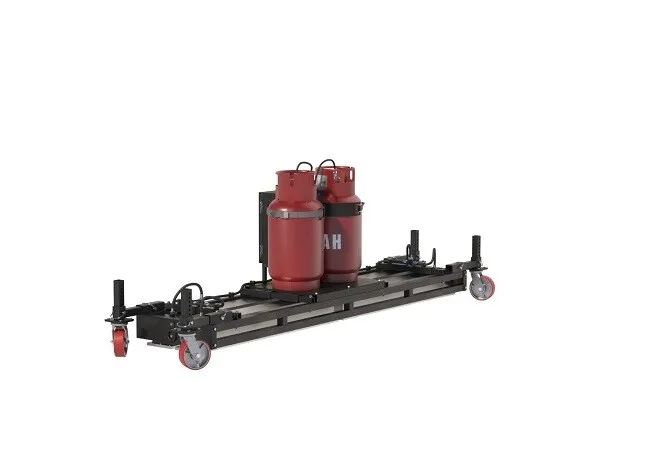

Горелки собраны в один ряд на металлической раме Баллон располагаются в корзине, к которым присоединяется шланг для подачи газа на инфракрасные горелки.

ВНИМАНИЕ

• Используйте только регуляторы давления, рекомендованные изготовителем
• Не повышайте давление на редукторе вышеуказанного производителем, так как это приводит к быстрому износу металлического экрана (сетки).
