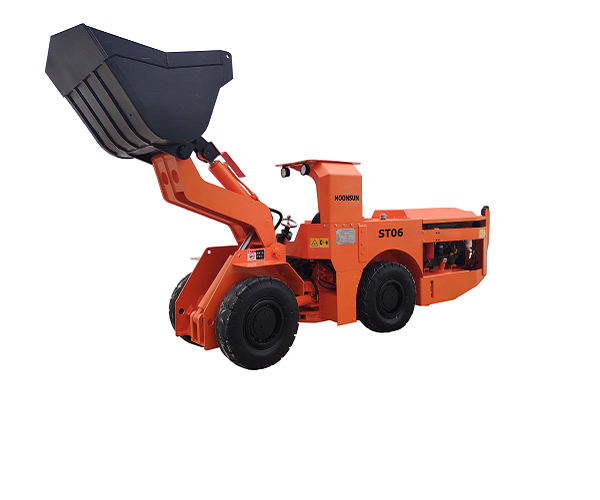

Модель SCOOPTRAM ST06 представляет собой ультракомпактную подземную погрузочно-доставочную машину (ПДМ) малого класса. В отличие от 10-тонного гиганта ST10, эта модель разработана для работы в самых узких и стесненных шахтных выработках, где крупная техника физически не сможет развернуться.
Основные рабочие параметры
- Номинальная грузоподъемность: 1 200 кг (1,2 тонны).
- Объем ковша: 0,6 м³.
- Эксплуатационная масса: 5 200 кг.
- Максимальная высота подъема ковша: 2 600 мм.
- Максимальная высота разгрузки: 900 мм. [1]
Двигатель и ходовая часть
- Модель двигателя: Дизельный DEUTZ (BF4L2011) мощностью 47.5 кВт.
- Тип трансмиссии: Полностью гидравлическая (Hydrostatic).
- Гидравлический насос: Насос Danfoss T90.
- Максимальная скорость движения: до 8 км/ч. [1]
Габаритные размеры и маневренность
- Общие габариты (Д х Ш х В): 5050 х 1150 х 1950 мм. Благодаря ширине всего 1,15 метра погрузчик может проходить через узкие разведочные штреки и восстающие выработки.
- Радиус поворота: Внутренний — 1950 мм / Внешний — 3400 мм.
- Дорожный просвет (клиренс): 220 мм.
Основное предназначение Shandong Moonsun SCOOPTRAM ST06 — это высокоманевренная погрузка, транспортировка и выгрузка горной массы в малогабаритных, узких и стесненных подземных выработках
В отличие от 10-тонной модели ST10, этот погрузчик относится к
малому (мини) классу ПДМ (грузоподъемность 1,2 тонны, объем ковша 0,6 м³) Его задача — механизация ручного труда там, где стандартная шахтная техника не проходит по габаритам.
Области применения
- Разработка узкожильных месторождений: Добыча ценных руд (золото, серебро и др.), залегающих в тонких пластах, где важно минимизировать разубоживание руды (смешивание полезного ископаемого с пустой породой).
- Геологоразведка и проходка: Расширение и расчистка разведочных штреков, восстающих выработок и пилотных тоннелей.
- Работа на вспомогательных участках: Очистка водосборников, доставка материалов в отдаленные зоны шахты, зачистка почвы дорог после работы тяжелых машин.
- Строительство малых тоннелей: Коммунальное и гидротехническое подземное строительство с жесткими ограничениями по ширине прохода.
Особенности условий эксплуатации
- Минимальные габариты выработок: Благодаря узкой конструкции (ширина машины всего 1,15 метра) , погрузчик эффективно работает в тоннелях сечением от 2,0 x 2,0 метра.
- Повышенная маневренность: Шарнирно-сочлененная рама позволяет машине разворачиваться в крайне ограниченных радиусах (внутренний радиус поворота — менее 2 метров).
Модель двигателя DEUTZ (BF4L2011) 47,5 кВт
Эксплуатационная масса 5200 кг
Номинальная грузоподъемность 1200 кг
Объем ковша 0,6 куб. м
Модель ST06
Марка MOONSUN
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочий вес 5200 кг
Номинальная грузоподъемность 1200 кг
Объем ковша 0,6 куб.м
Габаритные размеры (ДхШхВ) 5050x1150x1950 мм
Максимальная высота подъема 2600 мм
Максимальная высота сброса 900 мм
Дорожный просвет 220 мм
Радиус поворота 1950 мм / 3400 мм
Максимальная скорость перемещения 8 км / ч
Время подъема стрелы ≤ 2,5 с,
время опускания стрелы ≤1,8 с,
Время сброса ≤ 2,1 с,
Скорость перемещения 0-8.0 км / ч,
Тип трансмиссии Гидравлический,
Насос DANFOSS T90,
Двигатель SAUER MV23
Клапан CHANGJIANG ZL20E
Рабочее напряжение 24 В
Аккумулятор 12 В * 2
Максимальное усилие отрыва 35 кн
Максимальное тяговое усилие 40 Кн
Возможность уклона 20 °
Размер шин 7,50-15
Объем бака для гидравлического масла 62 л
ДВИГАТЕЛЬ
Модель двигателя DEUTZ (BF4L2011)
Мощность двигателя 47,5 кВт
Номинальная частота вращения двигателя 2300 об / мин
Тип двигателя Рядный с водяным охлаждением, 4-тактный, 6-цилиндровый с непосредственным впрыском
Объем топливного бака 65 л
Тип запуска электрический
