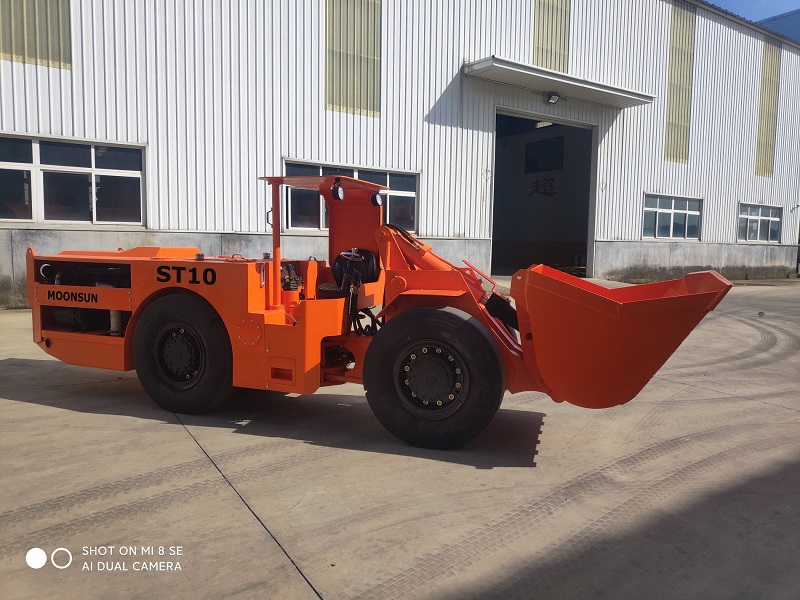

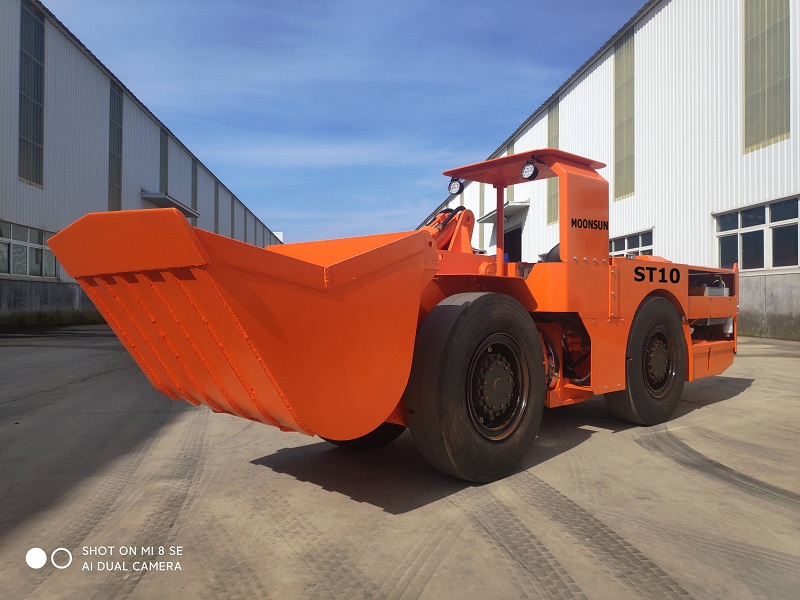

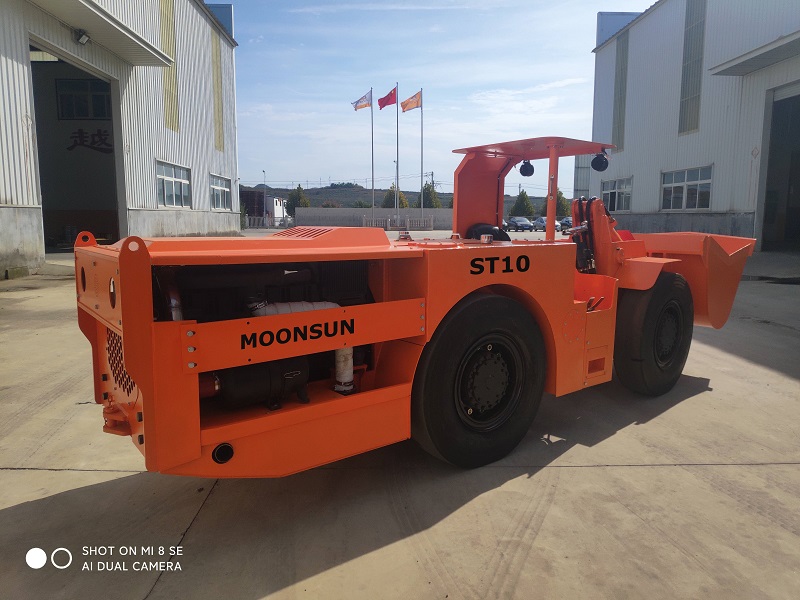

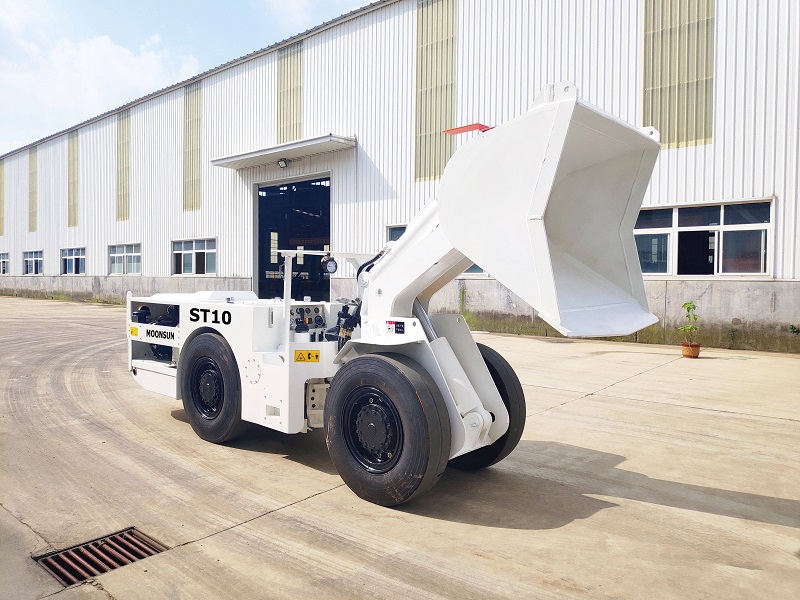

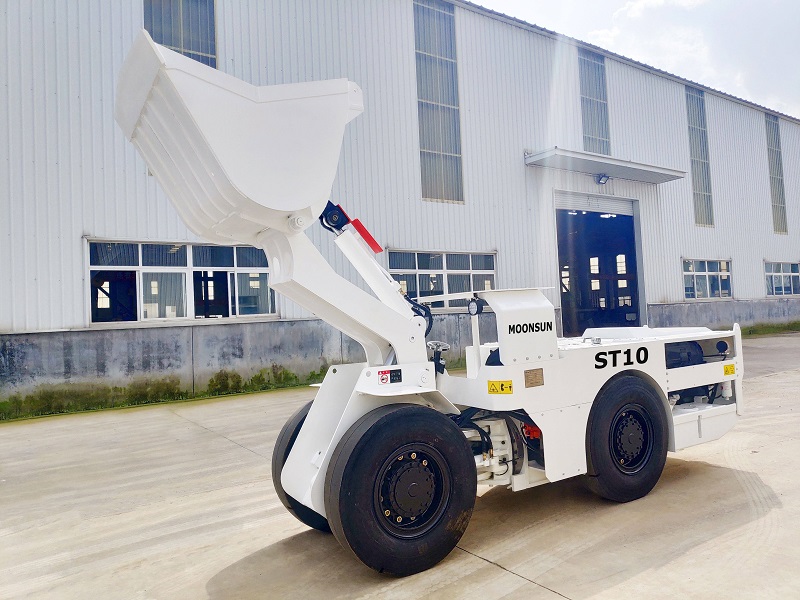

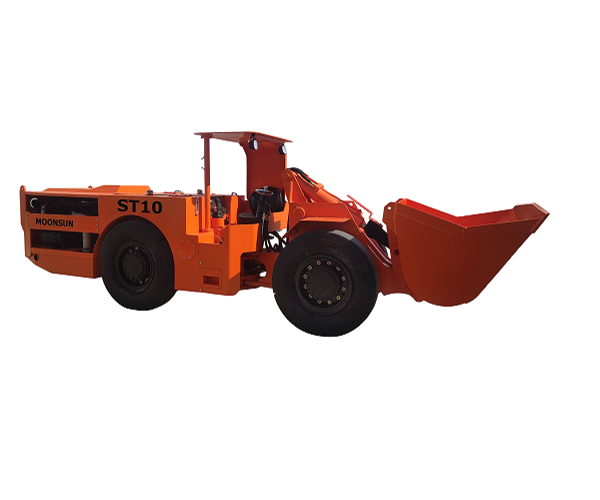

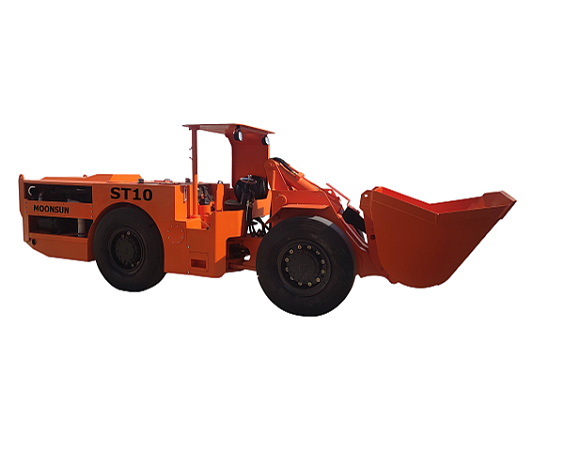

SCOOPTRAM ST10 предназначена для погрузки, транспортировки и выгрузки взорванной горной массы (руды, породы) в подземных выработках при подземной добыче полезных ископаемых и строительстве тоннелей.
Машина относится к классу ПДМ (погрузочно-доставочных машин) или LHD (Load-Haul-Dump) и предназначена для работы по челночной схеме («вперед-назад») в ограниченном пространстве шахт.

• Очистная выемка: Зачистка забоев и погрузка горной массы непосредственно после проведения буровзрывных работ.
• Транспортировка руды: Перемещение материала от забоя до рудоспуска (капитального горного прохода), подземного бункера или магистрального конвейера.
• Погрузка в самосвалы: Загрузка подземных шахтных самосвалов (обычно грузоподъемностью от 20 до 35 тонн) для последующей транспортировки на поверхность.

Условия эксплуатации

• Тип выработок: Шахты и рудники среднего и крупного сечения. Габариты тоннелей должны быть не менее 3,5 х 3,5 метра.

• Адаптация к подземной среде: Конструкция машины (низкий профиль, шарнирно-сочлененная рама, защищенная кабина ROPS/FOPS и система очистки выхлопных газов) рассчитана на работу в условиях высокой влажности, запыленности и ограниченной вентиляции.

Основные рабочие параметры

Модель двигателя DEUTZ (BF4L2011)/DEUTZ (D914L04) 47,5 кВт/58 кВт

Эксплуатационная масса 6800 кг

Номинальная грузоподъемность 2200 кг

Объем ковша 1,0 куб. м

Модель ST10

Бренд MOONSUN

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочий вес 6800кг

Номинальная грузоподъемность 2200 кг

Объем ковша 1,0 куб. м

Габаритные размеры (ДхШхВ) 5850x1300x2000mm

Максимальная высота подъема 3250 мм

Максимальная высота сброса 1050 мм

Дорожный просвет 200 мм

Радиус поворота 2540 мм / 4260 мм

Максимальная скорость перемещения 8 км / ч

Время подъема стрелы ≤ 3,8 с,

время опускания стрелы ≤ 1,9 с,

Время сброса ≤ 2,5 с,

Скорость перемещения 0-8.0 км / ч,

Тип трансмиссии Гидравлический,

Насос DANFOSS T90

Двигатель SAUER MV23

Клапан CHANGJIANG ZL20E

Рабочее напряжение 24 В

Аккумулятор 12 В * 2

Максимальное усилие отрыва 45 кн

Максимальное тяговое усилие 50 Кн

Возможность уклона 20 °

Размер шин 10.00-20 PR14 Л-4S

Объем бака гидравлического масла 62 л

ДВИГАТЕЛЬ

Модель двигателя DEUTZ (BF4L2011) / DEUTZ (D914L04)

Мощность двигателя 47,5 кВт / 58 кВт

Номинальная частота вращения двигателя 2300 об / мин

Тип двигателя рядный с водяным охлаждением, 4-тактный 6-цилиндровый с непосредственным впрыском

Емкость топливного бака 120Л

Тип запуска Электрический
