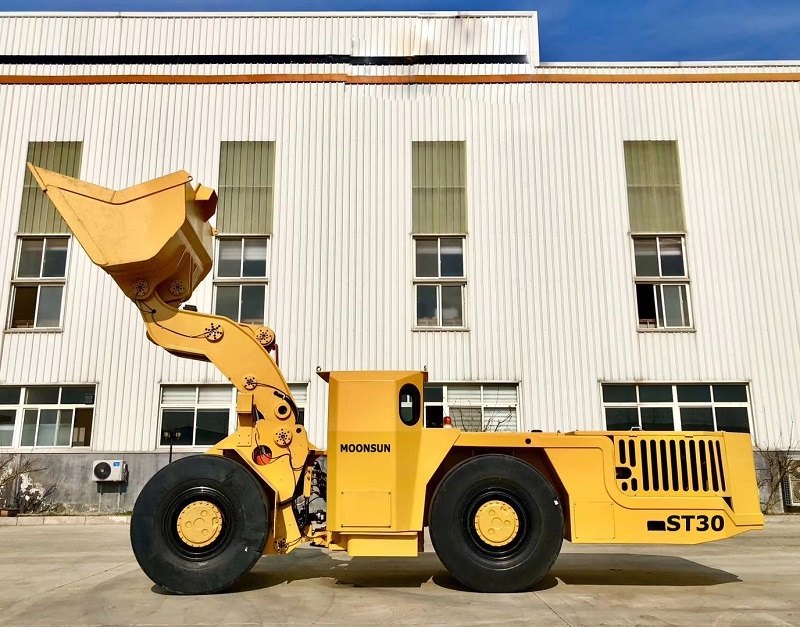

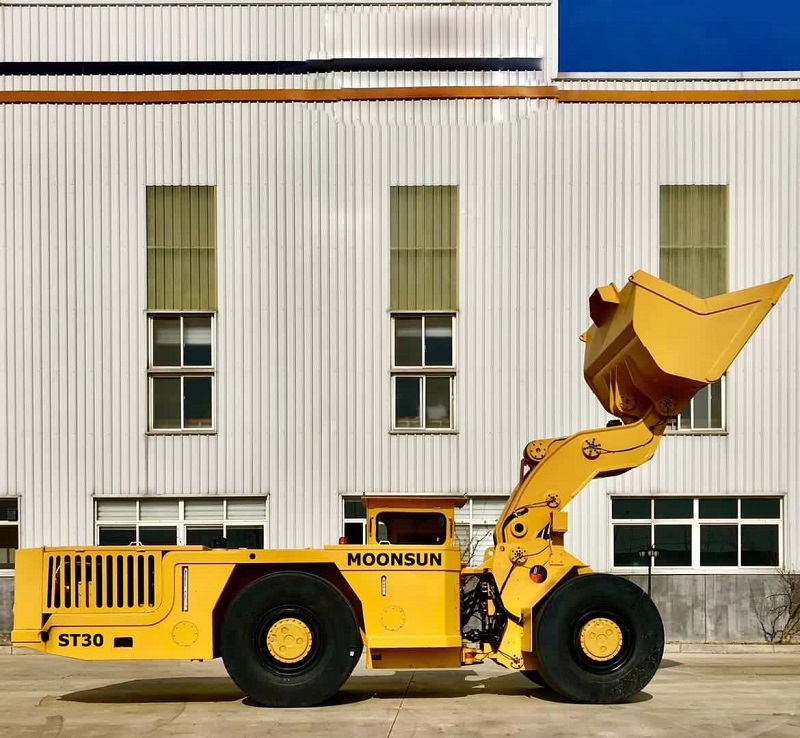

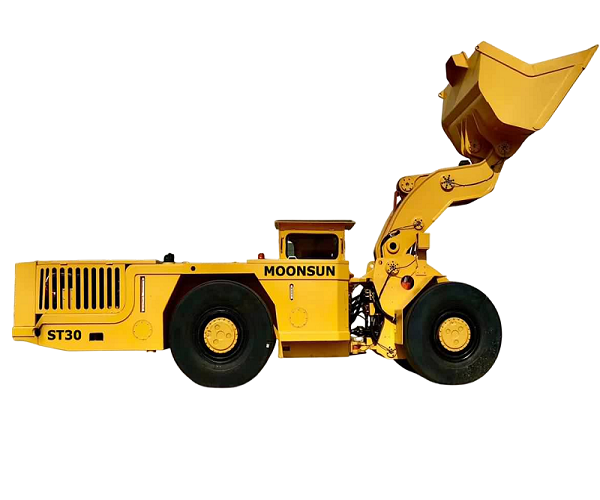

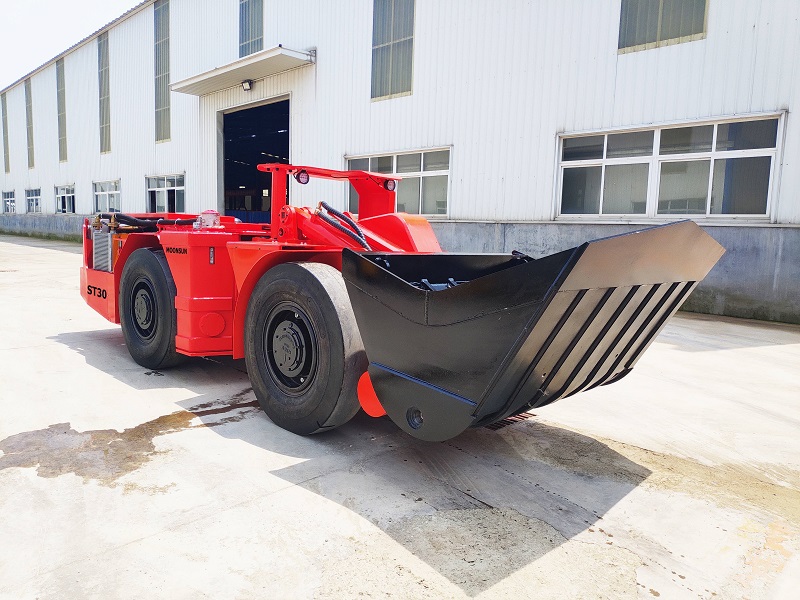

Модель SCOOPTRAM ST30 представляет собой подземную погрузочно-доставочную машину (ПДМ), предназначенную для работы в шахтах и узких тоннелях.

Основное назначение и особенности

Подробные технические характеристики Moonsun ST30

Основные эксплуатационные параметры машины спроектированы для тяжелых условий работы в узких тоннелях и не угольных шахтах:
Грузоподъемность (Tramming Capacity): 30 000 кг (30 тонн).
Объем кузова: 15 м³ (стандартный кузов для взорванной горной массы).
Собственный эксплуатационный вес: 29 500 кг.
Габаритные размеры машины: 10 190 х 2 980 х 2 600 мм (оптимально для выработок сечением от 3.5 х 3.5 метра).Двигатель: В базовом исполнении для тяжелых условий поставляется с дизельным двигателем VOLVO TAD1352VE (или аналогами от DEUTZ/Cummins под требования экологического класса заказчика).
Преодолеваемый уклон (Gradability): До 25% при полной загрузке.
Скорость разгрузки: Полный подъем и опускание кузова занимают менее 14 секунд.

Трансмиссия и мосты: Используются усиленные карьерные мосты (часто брендов Kessler или DANA) с многодисковыми тормозами мокрого сцепления типа SAHR (пружинное включение, гидравлическое отключение) для надежного удержания на уклонах.

Безопасность кабины: Рабочая зона оператора защищена жестким каркасом по стандартам ISO ROPS/FOPS от опрокидывания и падения камней. Машина также оборудована автоматической системой пожаротушения в моторном отсеке.


Модель ST30
Марка MOONSUN
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочий вес 17600 кг
Номинальная грузоподъемность 7000 кг
Вместимость ковша 3,0 куб.м
Габаритные размеры (ДхШхВ) 9044x2107x2080 мм
Максимальная высота подъема 4935 мм
Максимальная высота сброса 1810 мм
Максимальный угол сброса 45 °
Колесо baвысота 3184 мм
Дорожный просвет 315 мм
Радиус поворота 3569 мм / 6425 мм
Время подъема стрелы ≤ 7,0 с
Время опускания стрелы ≤ 3,2 с
Время разгрузки ≤ 4,7 с
Скорость движения I: 0-4,7 км / ч; II: 0-9,4 км / ч; III: 0-18,4 км / ч
Тип трансмиссии Гидравлическая Германия DANA
Насос Германия Rexroth
Клапан США PARKER
Рабочее напряжение 24 В
Аккумулятор 12V * 2
Максимальное усилие отрыва 85 кн.
Максимальное тяговое усилие 104 кн.
Уклон 20 °
Ось Германия DANA
Размер шин 12.00-24 PR16 Л-4S
Объем бака для гидравлического масла 180 л
ДВИГАТЕЛЬ
Модель двигателя DEUTZ (BF6M1013EC)
Мощность двигателя 165квт
Номинальная частота вращения двигателя 2200 об/ мин
Тип двигателя С водяным охлаждением4 такта6 цилиндров с прямым впрыском
Объем бака для мазута 180 л
Тип запуска электрический
