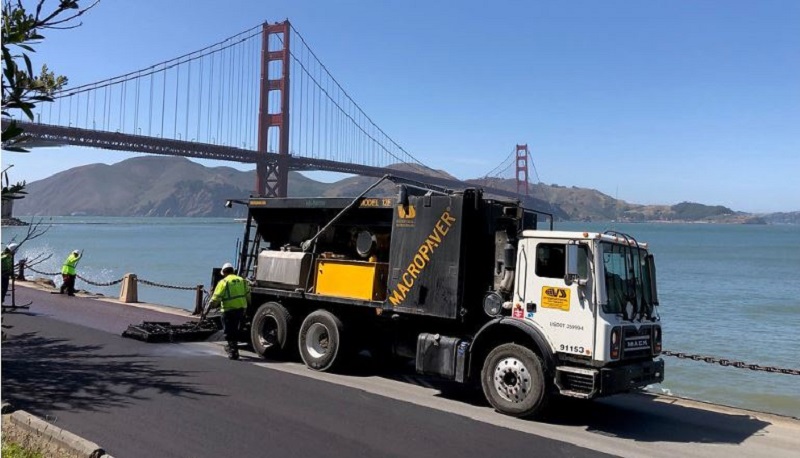

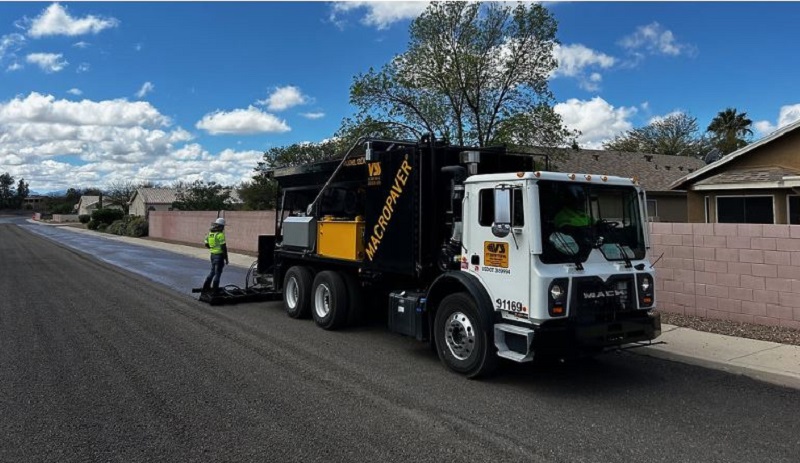

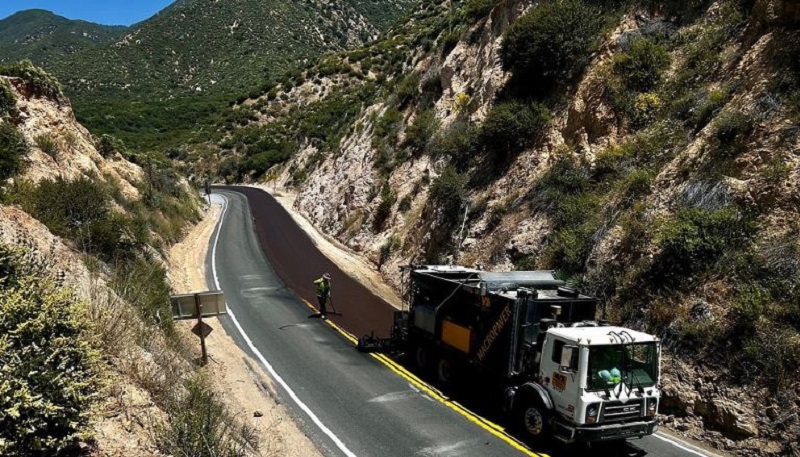

VSS Macropaver 12-EX — это ведущая в отрасли машина высокой производительности, монтируемая на грузовое шасси и предназначенная для укладки защитных слоев дорожного покрытия по технологиям Slurry Seal и Microsurfacing (микросюрфейсинг). Производимая американской компанией VSS Macropaver, эта спецтехника завоевала мировую известность благодаря своей надежности, скорости работы и автоматизированному управлению.

Технические преимущества

• Рекордная производительность: Машина способна выдавать до 4 тонн готовой смеси в минуту в двухвальной мешалке (pugmill), что позволяет вдвое превосходить темпы укладки стандартных аналогов.
• Система привода PTO (отбор мощности): В отличие от старых линеек (например, 12-D с отдельным двигателем John Deere), модификация 12-EX использует привод от трансмиссии шасси. Это существенно снижает уровень вредных выбросов, делает работу тише и минимизирует затраты на сервисное обслуживание.
• Интеллектуальная система EZ-OP Pro: Новейший компьютеризированный мониторинг полностью исключает ручные расчеты пропорций. Система автоматически контролирует подачу материалов в заданной пропорции, что упрощает обучение операторов и гарантирует стабильно высокое качество смеси.
• Высокая автоматизация: Включает функцию запуска и остановки циклов замеса одной кнопкой (Automatic sequencing), а также встроенные датчики автоматического отключения при отсутствии каменного материала.
• Надежная конструкция: В устройстве минимизировано использование цепных и звездочных приводов в пользу более долговечных прямых гидравлических узлов, что снижает ежегодные эксплуатационные расходы.

Базовые характеристики и оснащение

Узел / Система	Функциональные возможности
Система подачи жидких добавок	Нержавеющая сталь, обогреваемый битумный насос с «водяной рубашкой», точные расходомеры воды и эмульсии.
Встроенный бункер для цемента	Оснащен встроенным разрыхлителем (флаффером) для исключения комкования активного минерального порошка.
Система ввода фибры	Модуль инжекции волокон (Fiber injection system) для армирования микросюрфейсинга.
Укладочные короба (Spreader Boxes)	Совместимость с широким модельным рядом распределительных коробов: от стандартных для слярри до специализированных (для заполнения колейности, расширяемых или коробов для городских жилых зон).
Дополнительные пакеты	Светодиодное ночное освещение (SCF night light), система кругового видеообзора, электрический тент для защиты бункера заполнителя, телематика и регистрация данных.

Базовое шасси

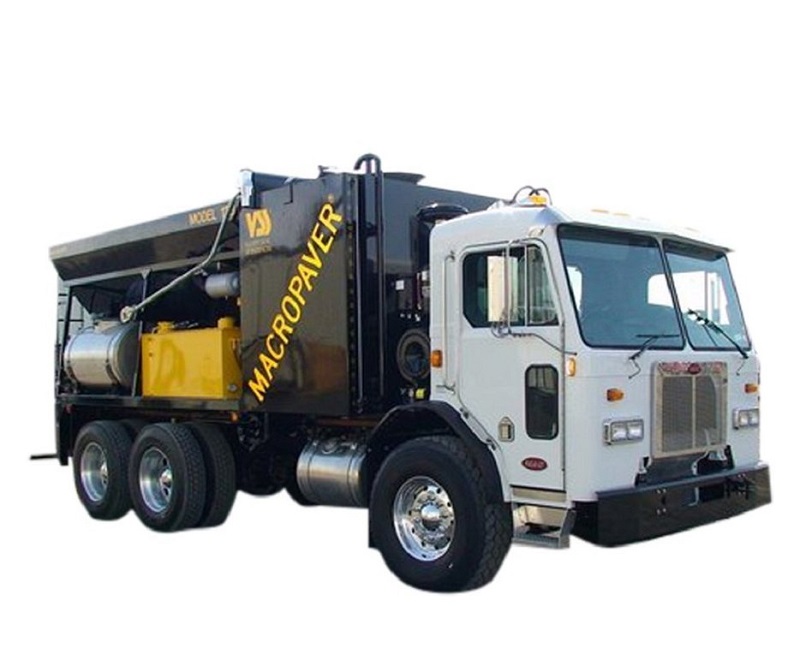

Поскольку оборудование является навесным, VSS Macropaver поставляет его смонтированным на различных типах тяжелых грузовиков. Одним из наиболее популярных современных исполнений является установка на бескапотное шасси Peterbilt 520 с подкатной осью (pusher axle). Для европейского и СНГ рынков исторически также используются платформы марок Mercedes-Benz или МАЗ-МАН.

 Бункеры и емкости для сырья

Качество готовой смеси зависит от стабильного и точного объёма всех компонентов, поэтому кузов машины разделен на специализированные отсеки:

• Бункер для каменного материала (Агрегатный бункер): Вместительный V-образный кузов со скошенными стенками, предотвращающими зависание щебня и песка. Вдоль дна бункера проходит конвейерная лента для подачи заполнителя в миксер.
• Баки для битумной эмульсии и воды: Изготовлены из высокопрочной стали со специальным внутренним антикоррозийным покрытием. Бак для эмульсии оснащен нагревательными элементами (водяной рубашкой) для поддержания оптимальной рабочей температуры жидкого битума.
• Бункер для цемента / минерального порошка: Небольшой герметичный бункер, расположенный в задней части машины. Он оснащен разрыхлителем («флаффером»), который разбивает комки и подает цемент через шнековый дозатор.

 Смесительный узел (Pugmill)
Сердце всей машины, отвечающее за непрерывное приготовление качественной смеси «на ходу»:

• Двухвальная мешалка: Состоит из двух параллельных валов со сменными износостойкими лопатками из легированной стали. Они вращаются навстречу друг другу, мгновенно перемешивая эмульсию, воду, щебень и цемент.
• Рекордная скорость: Узел выдает до 4 тонн готовой литой смеси в минуту, работая без комкования даже со сложными полимермодифицированными составами.
• Гидравлический выдвижной механизм: Миксер может выдвигаться назад гидравликой для удобства очистки и ежедневного технического обслуживания после завершения смены.

Компьютерная система EZ-OP Pro

Это интеллектуальный блок управления, автоматизирующий работу оператора:

• Контроль пропорций: Система EZ-OP Pro непрерывно считывает данные с датчиков потока, автоматически регулируя обороты насосов и скорость конвейера. Это гарантирует точное процентное соотношение компонентов в соответствии с утвержденным рецептом эмульсионно-минеральной смеси.
• Автоматизация циклов (One-Button): Запуск подачи всех материалов и их остановка синхронизированы и происходят нажатием одной кнопки. Это исключает человеческий фактор (например, когда эмульсия пошла раньше щебня, что приводит к порче смеси).
• Безопасность: Датчики движения ленты и уровня материалов автоматически остановят систему, если в бункере закончится щебень или заклинит шнек цемента.

Распределительные короба (Spreader Boxes)

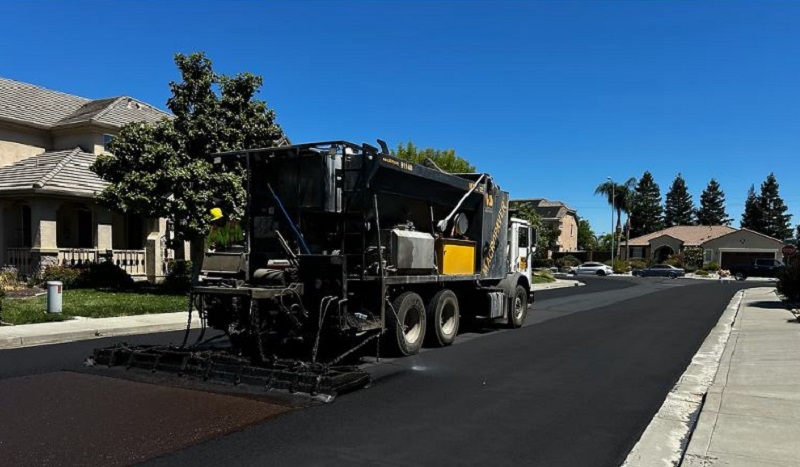

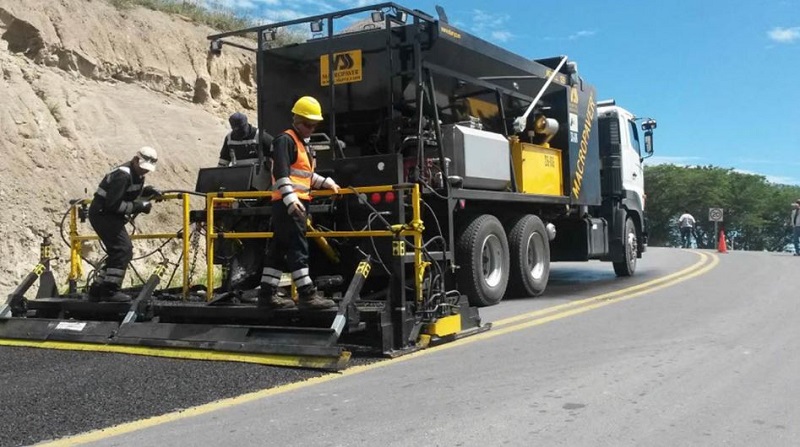

Навесные регулируемые устройства, которые буксируются за машиной и распределяют смесь ровным слоем по дороге:

• Стандартные короба для Slurry Seal: Оснащены резиновыми скребками (склизами) для заглаживания и распределения жидких эмульсионных слоев.
• Короба для Microsurfacing: Комплектуются внутренними гидравлическими шнеками (шнековыми валами), которые постоянно перемешивают быстрораспадающуюся смесь внутри короба, не позволяя ей расслоиться или застыть до укладки.


• Короба для заполнения колеи (Rut Boxes): Специальные узкие V-образные распределители, которые точечно укладывают прочный материал в деформированные автомобильные колеи, выравнивая профиль дороги.

Система привода и гидравлика

• Привод от коробки отбора мощности (PTO): Macropaver 12-EX использует энергию основного двигателя грузовика через гидронасосы высокой мощности. Это избавило машину от громоздкого вспомогательного дизельного мотора.
• Прямой гидропривод: Все конвейеры, насосы эмульсии и валы миксера приводятся в движение индивидуальными гидромоторами. Отказ от цепных и ременных передач в пользу гидравлики снизил частоту ремонтов и повысил надежность узлов.



Конвейерная лента подачи щебня и система калибровки

Конвейерная лента отвечает за непрерывную и строго дозированную подачу каменного материала из V-образного бункера в двухвальный миксер.

Принцип работы конвейера

• Прямой гидропривод: Лента приводится в движение мощным гидравлическим мотором, подключенным напрямую к ведущему валу. Скорость движения ленты жестко синхронизирована с компьютерной системой управления машины.
• Формирование слоя: На выходе из бункера над лентой установлена регулируемая механическая заслонка (Gate). С ее помощью оператор вручную или с пульта задает фиксированную высоту слоя щебня на ленте.

Датчики и система калибровки

Для того чтобы компьютер машины понимал, сколько килограммов щебня поступает в миксер в секунду, применяется система датчиков и процедура калибровки:

• Датчик оборотов вала (Энкодер): Устанавливается на ведомом или ведущем валу конвейера. Он считывает точное количество оборотов ленты за единицу времени.
• Калибровочный процесс: Перед началом сезона или при смене карьера (когда меняется насыпная плотность и влажность щебня) проводят физическую калибровку. Машина прокручивает конвейер заданное число оборотов (например, 100), сбрасывая материал в тару. Этот щебень взвешивают на сторонних весах.
• Ввод коэффициента: Полученный точный вес вносится в бортовой компьютер EZ-OP Pro. Компьютер рассчитывает соотношение: «X граммов щебня на 1 импульс датчика оборотов при высоте заслонки Y».
• Контроль проскальзывания: Бортовая система сравнивает заданную скорость вращения гидромотора с реальными показаниями энкодера на валу. Если лента проскальзывает или заклинивает из-за крупного камня, система моментально выдает ошибку и останавливает подачу всех остальных компонентов, предотвращая порчу смеси.

Устройство узла ввода фиброволокна (Fiber Injection System)

 Добавление фиброволокна (обычно стеклянного или базальтового) применяется в технологии микросюрфейсинга для повышения прочности покрытия на растяжение, сдвиг и растрескивание.

Устройство узла

• Стеллаж для катушек (Ровинга): В задней части машины монтируется держатель для бухт непрерывной стеклонити (ровинга). Нить подается с катушек через направляющие трубки.
• Гидравлический измельчитель (Чоппер): Сердце узла. Состоит из двух вращающихся навстречу друг другу валиков: один металлический с радиально расположенными лезвиями (ножевой барабан), второй — прижимной из твердой резины или полиуретана. Волокно, проходя между ними, рубится на заданные отрезки (обычно от 10 до 30 мм).
• Система инжекции (Ввода): Нарезанная фибра подхватывается потоком воздуха от встроенного компрессора (воздушной пушкой) или падает под собственным весом по направляющему раструбу прямо в зону первичного перемешивания компонентов в миксере. Она вводится одновременно с подачей жидкой эмульсии, что позволяет волокнам равномерно распределиться в объеме смеси и не сбиваться в комки.
• Синхронизация дозирования: Скорость вращения чоппера регулируется электроникой машины. Количество фибры автоматически масштабируется в зависимости от скорости движения конвейера со щебнем (обычно расход составляет от 0.1% до 0.3% от массы сухого каменного материала).

 Методика очистки миксера в конце рабочей смены

Поскольку битумная эмульсия для микросюрфейсинга модифицирована полимерами, она схватывается и твердеет очень быстро (в течение 10–30 минут). Если оставить миксер грязным, смесь застынет, и запустить машину на следующий день будет невозможно.
Процесс очистки строго регламентирован и на VSS Macropaver 12-EX максимально упрощен:

1. Завершение выработки (Вымывание остатков): В конце смены, когда бункеры практически пусты, оператор отключает подачу щебня, цемента и эмульсии, но оставляет включенной подачу воды. Вода под давлением промывает внутреннюю полость работающего миксера, выталкивая остатки жидкой смеси в укладочный короб.
2. Гидравлическое выдвижение: Оператор задействует специальный гидравлический цилиндр, который сдвигает весь блок двухвального миксера (Pugmill) назад по направляющим рамы. Миксер выезжает из-под кузова, открывая полный доступ к лопаткам и валам.
3. Ручная мойка высокого давления: С помощью штатного пистолета и встроенной водяной помпы высокого давления (Washdown system) рабочий тщательно смывает остатки шлама с внутренних стенок корпуса, валов и перемешивающих лопаток. Очищаются также форсунки впрыска битума и воды.
4. Очистка лопаток (При необходимости): Если на лопатках успел образоваться налипший застывший битум, его удаляют механически (скребками) или используют специальные биоразлагаемые смывки, растворяющие битумную пленку, но безопасные для уплотнений.
5. Проверка зазоров и износа: Пока миксер выдвинут и чист, оператор проводит ежедневный осмотр: проверяет степень износа сменных наконечников лопаток, затяжку их болтов и состояние торцевых уплотнений валов.
6. Возврат в рабочее положение: После очистки миксер гидравликой задвигается обратно под кузов и блокируется механическими фиксаторами до следующей смены.
